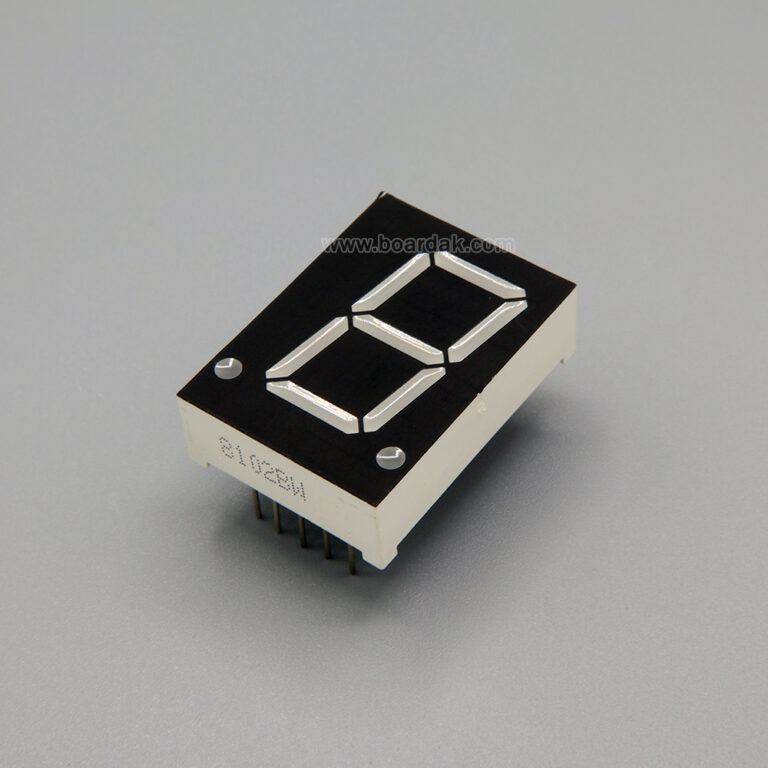

سون سگمنت 8102BW دونقطه سفید

این قطعه یک نمایشگر سون سگمنت 8102BW(7-Segment Display) تک رقمی است.

سون‌سگمنت یک نمایشگر LED است که از ۷ بخش نوری (Segment) تشکیل شده است

با روشن و خاموش کردن این بخش‌ها می‌توان اعداد 0 تا 9 و بعضی حروف را نمایش داد.

مشخصات قطعه سون سگمنت 8102BW

• • نوع: سون‌سگمنت LED تک رقمی
  • ارتفاع رقم: 0.80 اینچ (حدود 20 میلی‌متر)
  • تعداد پایه: 10 پایه
  • رنگ نور: سفید (White)
  • نوع اتصال: آند مشترک (Common Anode – CA)


  • مشخصات الکتریکی سون سگمنت 8102BW

    • ولتاژ مستقیم هر سگمنت: حدود 3.5 ولت در جریان 10mA
    • جریان کاری معمول: 10 تا 20 میلی‌آمپر برای هر سگمنت
    • حداکثر جریان پیوسته هر سگمنت: 30 میلی‌آمپر
    • دمای کاری: 20- تا 75+ درجه سانتی‌گراد



• دلیل داشتن 10 پایه

   در یک سون‌سگمنت:

  • 7 پایه برای سگمنت‌های a تا g
  • 1 پایه برای نقطه اعشار (dp)
  • 2 پایه مشترک (Common)

      جمعاً: 7+1+2=10 پایه

• آند مشترک (Common Anode)

  در این نوع:

  • دو پایه مشترک به +V وصل می‌شوند.
  • برای روشن شدن هر سگمنت باید پایه آن به GND کشیده شود.

    کاربردها

    • ساعت دیجیتال
    • ولت‌متر
    • آمپرمتر
    • شمارنده
    • تایمر
    • ماشین‌حساب
    • نمایشگر دما
    • تابلوهای صنعتی

    ---
